Controlador de carga PWM
Um controlador de carga solar é um dispositivo eletrônico usado em aplicações off-grid e híbridas off-grid para regular a entrada de corrente e tensão de painéis fotovoltaicos para baterias e cargas elétricas (luzes, ventiladores, monitores, câmeras de vigilância, equipamentos de telecomunicações e controle de processo, etc. .). O controlador carrega e mantém as baterias com segurança em alto estado de carga, sem sobrecarregar. Um bom controlador de carregamento solar pode prolongar a vida útil da bateria, enquanto um controlador de carregamento de baixa qualidade pode causar falha na bateria e fazer com que todo o sistema fora da rede seja desligado. Os controladores de carga solar também são comumente chamados de reguladores de carga solar.

*Preço sob consulta

Telefone:  +8613589069779
WhatsApp: +8613589069779
E-mail: hemuvision@163.com
Skype: peter.wang666
Contate-nos

DESCRIÇÃO DO PRODUTO

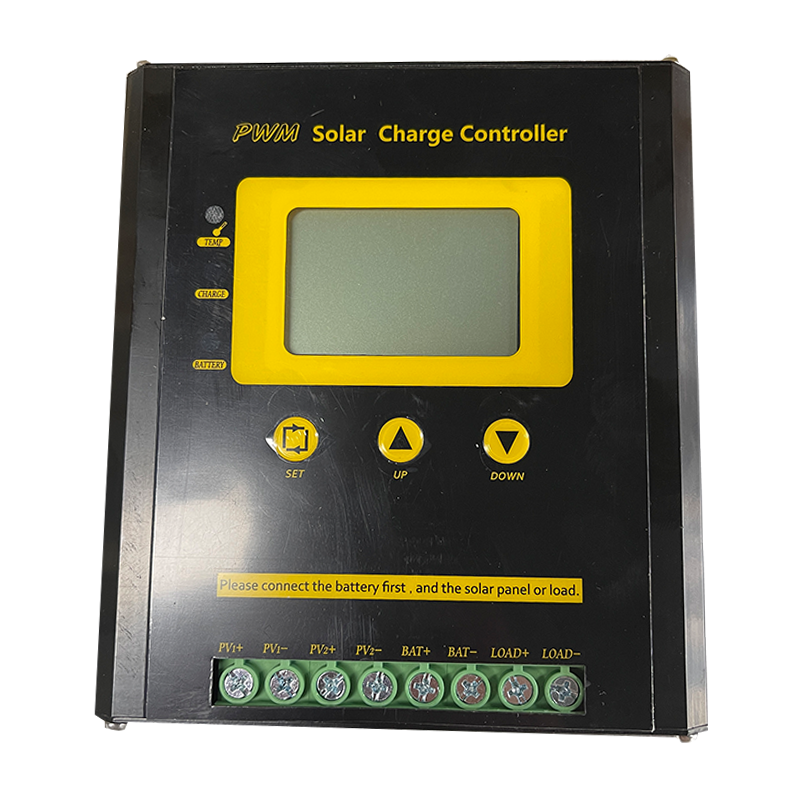

CONTROLADOR DE CARGA SOLAR PWM

Um controlador de carga solar é um dispositivo eletrônico usado em aplicações off-grid e híbridas off-grid para regular a entrada de corrente e tensão de painéis fotovoltaicos para baterias e cargas elétricas (luzes, ventiladores, monitores, câmeras de vigilância, equipamentos de telecomunicações e controle de processo, etc. .). O controlador carrega e mantém as baterias com segurança em alto estado de carga, sem sobrecarregar. Um bom controlador de carregamento solar pode prolongar a vida útil da bateria, enquanto um controlador de carregamento de baixa qualidade pode causar falha na bateria e fazer com que todo o sistema fora da rede seja desligado. Os controladores de carga solar também são comumente chamados de reguladores de carga solar.

Um controlador de carregamento solar está disponível em duas tecnologias diferentes, PWM e MPPT.

Um controlador de carga PWM (modulação por largura de pulso) possui uma bateria que é conectada à fonte de energia solar por meio de um interruptor eletrônico. Quando a bateria atinge a carga total, a corrente elétrica é reduzida gradativamente até chegar a um estado de baixa manutenção (onde permanecerá).

O controlador de carga solar PWM adota carga forte, carga balanceada e modo de carregamento de três estágios de carga flutuante. O controlador de carga PWM resolve o problema de a carga da bateria não ser satisfeita e a vida útil da bateria ser curta



Item PWM-10 PWM-20
Parâmetros da bateria Corrente máxima de carga 10A 20A
Tensão do sistema Reconhecimento automático 12/24V
Tensão máxima no bastão. terminal 35V
Tipo de Bateria Gel, AGM, Líquido, Lítio (padrão: Gel)
Gel, AGM, Líquido Tensão de carregamento rápido antes do estágio de carregamento de reforço ou equalização
Aumentar a tensão 14,5/29,0V@25℃
Tensão de equalização 14,8/29,6V@25℃(Líquido,AGM)
Tensão flutuante 13,7/27,4V@25℃
Baixa voltagem. desconectar 10,8 ~ 11,8 V / 21,6 ~ 23,6 V (padrão: 11,2 / 22,4 V)
Proteção contra sobrecarga 15,8/31,3V
Temperatura. Compensação -4,17mV/K por célula (Boost, Equalização), -3,33mV/K por célula (Float)
Lítio Tensão alvo de carregamento 10,1 ~ 32,0 V (Lítio, padrão: 14,4 V)
Desconexão de baixa tensão 9,0 ~ 30,0 V (Lítio, padrão: 10,6 V)
Parâmetros do painel Tensão máxima no terminal fotovoltaico *1 25V/50V
Crepúsculo/Amanhecer detecta volt. 8,0/16,0 V
Carregar parâmetros Corrente de saída 10A 20A
Modo de carregamento Sempre ligado (padrão), lâmpada de rua, modo definido pelo usuário
Autoconsumo 8mA/12mA
Aterramento Positivo Comum
Terminais de energia 8AWG(10mm²)
Temperatura ambiente -20~+50℃
Temperatura de armazenamento -25~+80℃
Umidade ambiente 0~100% UR
Grau de proteção IP32
Altitude máxima 4000m

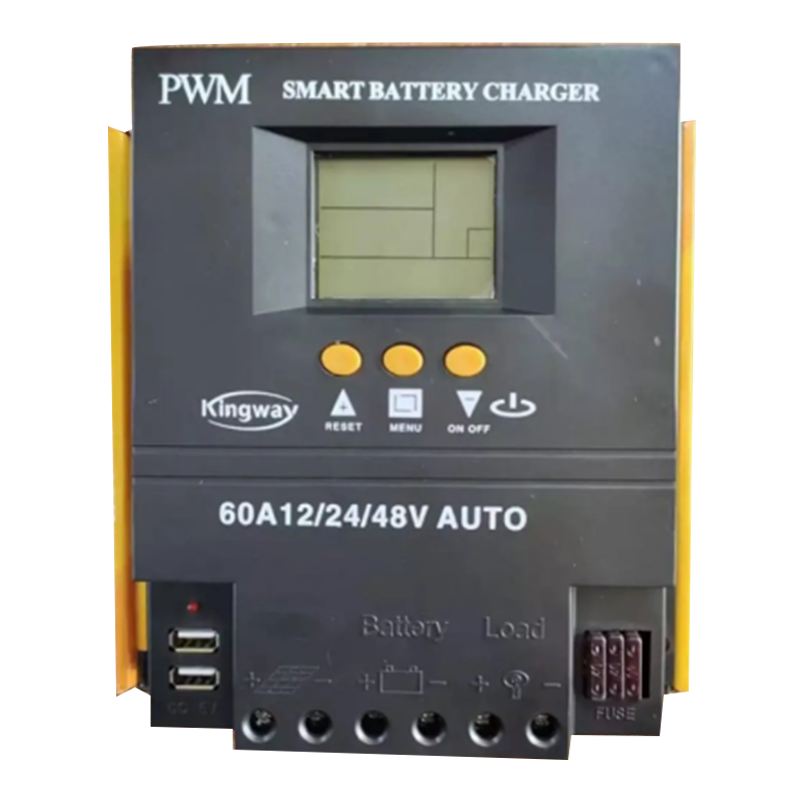

Item PWM-60
Parâmetros da bateria Corrente máxima de carga 60A
Tensão do sistema Reconhecimento automático 12/24/36/48V
Tensão máxima no bastão. terminal 65 V
Tipo de Bateria Gel, AGM, Líquido, Lítio (padrão: Gel)
Gel, AGM, Líquido Tensão de carregamento rápido antes do estágio de carregamento de reforço ou equalização
Aumentar a tensão 14~14,8/28~29,6/42~44,4/56~59,2V@25℃(padrão:14,5/29/43,5/58V)
Tensão de equalização 14~15/28~30/42~45/56~60V@25℃(padrão:14,8/29,6/44,4/59,2V)(Líquido, AGM)
Tensão flutuante 13~14,5/26~29/39~43,5/52~58V@25℃(padrão:13,7/27,4/41,1/54,8V)
Baixa voltagem. desconectar 10,8 ~ 11,8 / 21,6 ~ 23,6 / 32,4 ~ 35,4 / 43,2 ~ 47,2 V (padrão: 11,2 / 22,4 / 33,6 / 44,8 V)
Reconecte a tensão 11,4 ~ 12,8 / 22,8 ~ 25,6 / 34,2 ~ 38,4 / 45,6 ~ 51,2 V (padrão: 12/24/36/48 V)
Proteção contra sobrecarga 15,8/31,3/46,8/62,3 V
Temperatura. Compensação -4,17mV/K por célula (Boost, Equalização), -3,33mV/K por célula (Float)
Lítio Tensão alvo de carregamento 11,0 ~ 64,0 V (Lítio, padrão: 14,4 V)
Tensão de recuperação de carga 9,2 ~ 63,8 V (Lítio, padrão: 14,0 V)
Desconexão de baixa tensão 9,0 ~ 60,0 V (Lítio, padrão: 10,6 V)
Reconectar baixa tensão 9,6 ~ 62,0 V (Lítio, padrão: 12,0 V)
Parâmetros do Painel Tensão máxima no terminal fotovoltaico *1 25V/50V/75V/100V
Limite diurno/noturno Lítio: 3,0~40,0VGel, AGM e Líquido: 3~10/6~20/9~30/12~40V
Tempo de atraso diurno/noturno 0~30min
Carregar parâmetros Corrente de saída 30A
Modo de carregamento Sempre ligado (padrão), lâmpada de rua, modo definido pelo usuário
Parâmetros do sistema Dimensões 138*187,5*88,5mm
Peso 1,1kg
Autoconsumo 10mA (12/24V); 7mA (36/48V)
Comunicação RS485 (interface RJ11)
Opcional Cyber-BT
Aterramento Positivo Comum
Terminais de energia 6AWG(16mm2)
Temperatura ambiente -20~+55℃
Temperatura de armazenamento -25~+80℃
Umidade ambiente 0~100% UR
Grau de proteção IP32
Altitude máxima 4000m
